Промисловий рН-метр pH-101П, pH-метр промислий рН-101П, pH-metr, перетворювач, стаціонарний, щитовий

Характерні особливості pH-метра промислового pH-101П

 Адаптивна конструкція. Залежно  від модифікації, pH-метр промисловий pH-101П  виконаний у формі двоблокової — універсальної або одноблокової — спеціалізованої конструкції.

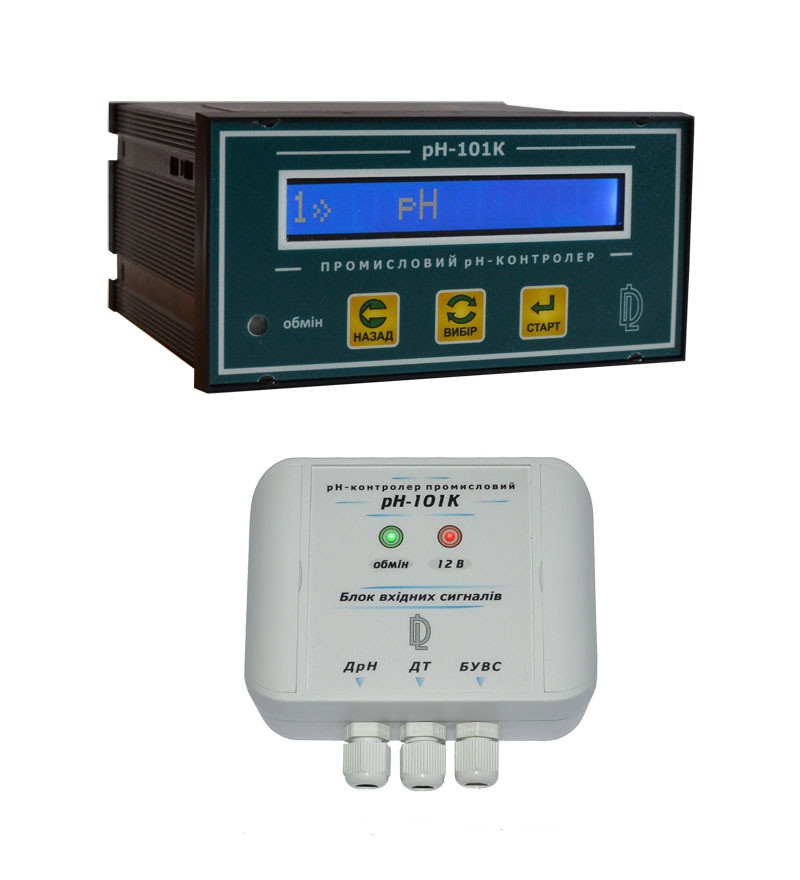

 Двоблокова конструкція. Вимірювальний перетворювач рН-метра складається з двох функціональних блоків — блока вхідних сигналів (БВС) і блока керування та вихідних сигналів (БУВС).
БУВС реалізований в щитовому виконанні. До БУВС під'єднуються аналогові, цифрові та релейні інтерфейси, а також лінія зв'язку з БВС. Керування pH-метром здійснюється трьома кнопками. Інформація зображається на 16-розрядному буквено-цифровому дисплеї.
БВС конструктивно кріпиться на стіну, недалеко від ємності з водним розчином, pH якого необхідно вимірювати. До БВС pH-метра під'єднуються аналоговий датчик pH, датчик температури (може бути вбудований у датчик pH)  і лінія зв'язку з БУВС.

Зовнішній вигляд і конструктивні особливості БВС ( випускається з 3 квартали 2011 р.)

Схема під'єднання pH-метра:




 У БВС pH-метра позначення сигналів і ладу їх дотримання залишається незмінним від 2004 р.


 У БУВС pH-метра позначення сигналів і ладу їх проходження залишається незмінним від 2004 р. Усі необхідні роз'єми та кріпильні елементи входять до комплекту постачання pH-метра

 Цифровий інтерфейс зв'язку між блоками pH-метра. Немає втрат і спотворення корисних сигналів у каналі зв'язку pH-метра. Лінією зв'язку слугує стандартна чотиридротова звита пара. Довжина лінії зв'язку між БВС і БУМС до 300 м.

 Вимірювання pH розчинів від 0 до 120 °C. pH-метр має ручну й автоматичну компенсацію температурних змін ЕДС вимірювального та допоміжного електродів у діапазон температур від 0 до 120 °C. Режим ручної термокомпенсації активується автоматично, якщо датчик температури не під'єднаний до БВС або примусово в параметрах.

 Розпізнавання 6 типів датчиків температури. рН-метр відповідає вимогам технічних умов під час використання термопорушень платинових (ТСП), з номінальним значенням відносини опору W100 = 1,391, і мед-них (ТСМ) з W100 = 1,428, які відповідають ГОСТ 6651, номінальна статична характеризація — перетворення яких: ТСП — 50П, 100П, PT100, ТСМ — 50М, 100М,  , а також 1000 П (W100 = 1,385).

 5 аналогових вихідних інтерфейсів. pH-метр перераховує вимірюване значення pH в абсолютне значення струму або напругу. Формує вихідний електричний безперервний сигнал із параметрами згідно з ГОСТ 26.011 для інформативного зв'язку з іншими приладами. Вид вихідного сигналу вибирається зі списку вихідних сигналів: 0-20 мА, 4-20 мА, 0-5 мА, 0-50 мВ, 0-100 мВ.

 Цифровий вихідний інтерфейс. pH-метр обладнаний інтерфейсом RS485 (RS232) для інформативного зв'язку з іншими приладами за допомогою електричних кодованих сигналів відповідно до протоколу обміну ModBus+ RTU.

 2 релейні виходи. pH-метр формує два релейні вихідних сигнали типу "сухий контакт" для керування іншими приладами з програмуванням затримки видавання релейних сигналів.

 pH-метр відповідає вимогам щодо електромагнітної сумісності за критеріями якості згідно з ІЕС 61326-1.

 Електродна сумісність. pH-метр працює з усіма типами pH-електродів.

 Визначення параметрів pH-електродів. У процесі градуювання pH-метр визначає дійові значення координати ізопотенціальної точки pH-електрода та крутизну електродної характеристики. Параметри градуювання запам'ятовуються в енергонезалежній пам'яті з можливістю перегляду. За значеннями крутини електродної характеристики визначається придатність електрода до роботи.

 Розпізнавання 17 буферних розчинів pH. pH-метр автоматично розпізнає значення pH БР, які відповідають ГОСТ 8.134, і автоматично вносить поправку в значення pH буферного розчину залежно від зміни температури БР.

 Гальванічна розв'язка. pH-метр має гальванічну розв'язку цифрових аналогових і релейних виходів.

 рН-метр має захист від збоїв. Захист реалізований на апаратному та програмному рівні.

 3 прикладних процесори забезпечують функціональність усіх інтерфейсів pH-метра в режимі реального часу.

pH-метр сертифікований


pH-метр pH-101П серійно випускається з 2004 р.

Основні метриологічні характеристики

 Діапазон вимірювання pH — 0,00... 14,00

 Діапазон вимірювання ЕДС — мінус 2900,0 мВ... 1900,0 мВ

 Діапазон вимірювання температури — 0,0... 120,0  °С

 Ціна найменшого розряду показань індикатора в режимі вимірювання pH — 0,01

 Ціна найменшого розряду показань індикатора в режимі вимірювання ЕДС — 0,1 мВ

 Ціна найменшого розряду показань індикатора в режимі вимірювання температури — 0,1 °С

 Допустимі межі абсолютної похибки вимірювання pH  - ± 0,01

 Допустимі межі абсолютної похибки вимірювання ЕДС —  ± 1 мВ

 Допустимі межі абсолютної похибки вимірювання температури —  ± 0,5 °С


 Вага
БУВС — 1,0 кг
БВС — 0,4 кг
 Лінійні розміри
БУВС-145x75x175 мм
БВС — 165х155х90 мм

 Споживана потужність  не понад 6 Вт
