Віброметр Walcom VM-6380

Призначення:

Кожен механічний агрегат з обертовими елементами під час роботи створює вібрацію. Параметри вібрації, як-от вібраційна швидкість, прискорення, амплітуда зміщення і частота, відбивають технічний стан і якість механічного агрегату.

Відповідно до ISO 2954 GB13823.3 або ГОСТ ІСО 10816-1 середньоквадратичне значення вібраційної швидкості є достатнім для адекватної оцінки умов надійності їхньої експлуатації та прогнозування технічного стану.

Ці методики застосовні як для оцінки якості продукції під час випуску з виробництва, так і під час визначення технічного стану в процесі експлуатації для планування різних типів ремонту та технічного обслуговування.

Для проведення таких заходів необхідне надійне технічне забезпечення, яковим є трикоординатний віброметр VM-6380.

Принцип вимірювання:

Основою є віброперетворювач. Він працює на прямому п'єзоелектричному ефекті, що полягає в тому, що під час механічного стиснення п'єзо-кристалу на його поверхнях виникає електрична напруга, пропорційна посиленню стиснення.

Конструкція:

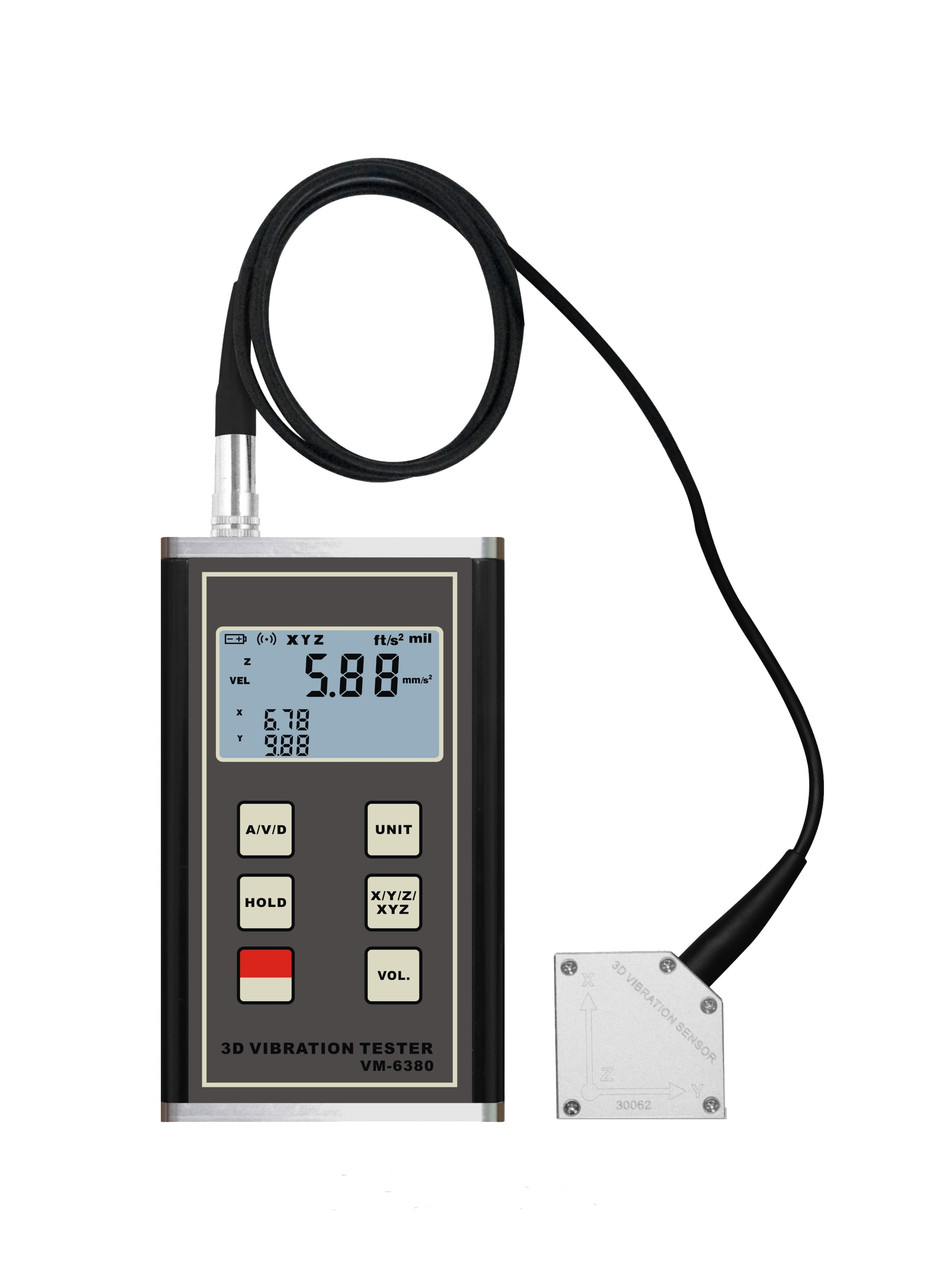

Віброметр VM-6380 зручний для оперативного використання. Складається з основного блока та під'єднуваного виносного датчика.

На лицьовій стороні розташовані кнопки керування і РК-дисплей, що показує:

- значення вимірюваної величини;

- індикацію вимірюваного параметра: віброшвидкість, прискорення, амплітуда зміщення;

- індикацію одиниць вимірювання;

- індикацію режиму утримання максимального значення;

- індикацію триосного вимірювання;

- індикацію вимірювання за віссю Х;

- індикацію вимірювання за віссю Y;

- індикацію вимірювання за віссю Z;

- індикацію розряду батареї;

— індикацію ввімкненого стану автоматичного вимкнення.

Передбачений коаксіальний роз'єм для під'єднання високоомних навушників і 9 штирковий DB роз'єм або USB для під'єднання комп'ютера.

Функції

- вимірювання параметрів вібрації: віброшвидкості, віброприскорення й амплітуди зміщення;

- роздільний вимір за осями X,Y,Z;

- узагальнене тривимірне вимірювання XYZ;

- накопичення на зовнішній пам'яті інформації для моніторингу стану агрегату;

- прослуховування й записування на зовнішній носій шумів;

— робота в складі інформаційно-вимірювальної системи.

Параметры:

Пришвидшення	Діапазон вимірювань: 0,1~400 м/с2, 0,0~40 g, еквівалентний пік Частотний діапазон: 10 Гц~1 кГц / 10 Гц~10 кГц
Швидкість	Діапазон вимірювань: 0,01~400 мм/с TRMS Частотний діапазон: 10 Гц~1 кГц
Зміщення	Діапазон вимірювань: 0,001~4,0 мм, еквівалентний пік-пік Частотний діапазон: 10 Гц~1 кГц
Точність приладу	5% от ИВ ±2 емр
Функції	автовимкнення, утримання макс. значення, індикатор розряду батарей
Аналоговий вихід	0~2,0 В АС пік (упорання навантаження: <10 кОм)
Цифровий вихід	USB, RS-232
Датчик вібрації	тривимірний п'єзоелектричний акселерометр
Дисплей	Рідкокристалічний
Живлення	2 батареї 1,5 В AA (UM-3)
Умови експлуатації	Температура: 0~50 °С Відносна вологість: <90%
Габаритні розміри	(130x76x32) мм
Маса	340 г (без батарей)
Комплект постачання	- Віброметр, - магнітний наконечник, - тривимірний п'єзоелектричний датчик, - пробник (конічний), - пробник (сферичний), - кейс для перенесення, - посібник з експлуатації
Додаткові предмети	- Гарнітура, - кабель USB, RS-232 з ПЗ

Особливості:

Три варіанти кріплення датчика до об'єкта — на магнітах, на болтовому з'єднанні та утриманням зонда в руці.

Використовується інтерфейс RS232 и Bluetooth.

Три типи виносних датчиків:

- трикоординатний стаціонарно монтований;

— ручний голчастий конічний і сферичний зонди.

Під час під'єднання навушників може використовуватися як стетоскоп.

Використовуючи віброметр VM-6380, ви неабияк скорочуєте витрати на ремонт і технічне обслуговування агрегатів з обертовими елементами.
